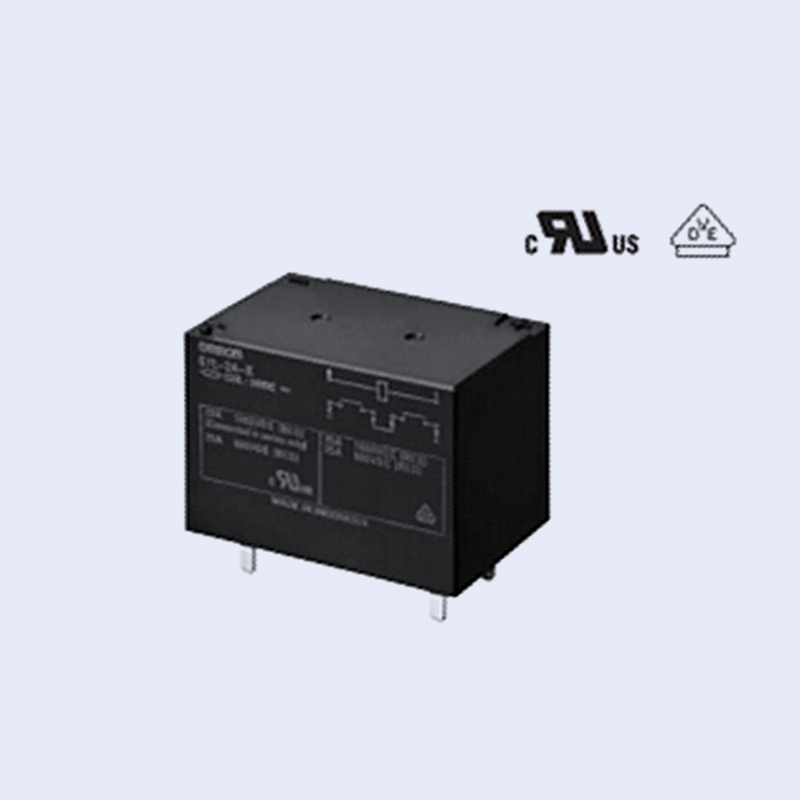

| 分類 | 接點結構 | 防護構造 | 端子形狀 | 型號 | 額定線圈電壓 | 最小包裝單位 |
|---|---|---|---|---|---|---|
| 標準型 | DPST-NO* | 耐助焊劑型 | 印刷電路板用端子 | G7L-2A-X | 12 VD 24 VDC | 20件/托盤 |
| 通用型號 | G7L-2A-X-L |
| 注.訂購時，請?jiān)谛吞柡筇砑宇~定線圈電壓。 | ||
| 示例: G7L-2A-X | DC24 | |
 | ||
| 但是，產品外殼和包裝上的線圈電壓注釋將標記為□□VDC。 | ||
| * 假設本繼電器將以2極串聯接線的方式使用。 | ||
| 注 1. | 額定電流和線圈電阻是在線圈溫度為23℃時的測定值，公差為±15%。 |
| 注 2. | 動作特性是在線圈溫度為23℃時的測定值。 |
| 注 3. | 最大容許電壓是繼電器線圈工作電源在電壓容許波動范圍內的最大值。該值是在環境溫度為23℃時的測定值。 |
| 注 4. | 使用保持電壓時的線圈功耗約為0.6W。詳情請參閱第B-225頁的“●繼電器動作后的線圈電壓降低（保持電壓）”。 |
接點部（雙極串聯接線）
| ||||||
|---|---|---|---|---|---|---|
| 接點類型 | 雙斷 | |||||
| 接點材質 | 銀合金 | |||||
| 額定負載 | 30A 600VDC 25A 1,000VDC | 20A 600VDC 20A 1,000VDC | ||||
| 額定通電電流 * | 30A | 20A | ||||
| 最大額定電壓 | 1,000VDC | |||||
| 最大額定電流 | 30A | 20A | ||||
注 上述值為初始值。
| *1. | 測量條件：在DC5V、1A時采用電壓降方法。 |
| *2. | 測量條件：外加額定工作電壓時，不包括接點震蕩時間。 環境溫度：23℃ |
| *3. | 測量條件：絕緣電阻是采用1,000VDC兆歐表測得的，檢測位置與測量耐壓強度時相同。 |
| *4. | JEC-212（1981）標準脈沖波類型（1.2×50μs）。 |
| *5. | 繼電器線圈需要并聯二極管和齊納二極管 |
| *6. | 每次開關時不能變更電流極性。請參閱第五頁的“●開關時的極性變更” |
| (單位：mm) G7L-2A-X G7L-2A-X-L端子排列/內部連接（底視圖）接點有極性。接線時務必小心。線圈無極性。雙極串聯接線圖（底視圖）使用本繼電器時應通過串聯的方式對兩極接線。PCB安裝孔（底視圖）公差：±0.1mm |
該繼電器為功率繼電器，適用于直流大容量開關、斷路用途。但，在高電壓低電流區域可能存在斷路特性不穩定現象，因此關于1A以下的開關用途請另行咨詢。
如果繼電器動作后線圈電壓降為保持電壓，應先向線圈施加額定電壓至少100ms，如下圖所示。
線圈保持電壓需要的電壓至少為額定電壓的50%。請勿讓電壓波動使線圈保持電壓降至此值以下。
| 施加的線圈電壓 | 線圈電阻* | 功耗 | |
|---|---|---|---|
| 額定電壓 | 100% | 63Ω(DC12) 250Ω(DC24) | 約2.3W |
| 保持電壓 | 50% | 約0.6W |
請將二極管及齊納二極管（或可變電阻）接至繼電器線圈（見下圖）。二極管為線圈浪涌吸收用。僅使用二極管可能會影響開關性能，因此請與齊納二極管組合使用。
線圈無極性，因此安裝二極管時，請使其極性與線圈的施加電壓相反。
齊納二極管的推薦齊納電壓是線圈額定電壓的1～2倍。二極管的反向耐壓為線圈額定電壓的10倍以上，因此請使用正向電流超過線圈額定電流的二極管。
在印刷電路板上連續并排安裝此繼電器時，請使用50%的保持電壓動作方式。
若需要在持續痛點25A或更大電流的25分鐘內再次動作，此時需要加載100%的額定電壓或者更高的電壓，若有此類動作方式請向本公司咨詢。
開關時變更電流極性，這會降低繼電器的開關壽命性能，請?jiān)谟写祟惽闆r的應用時向本公司咨詢。
